Red Hat Connectivity Link 第5回: TokenRateLimitPolicy for LLM APIs

はじめに

レッドハットのソリューションアーキテクトの森です。

本記事は、Red Hat Connectivity Link入門シリーズの第5回です。第1回でRed Hat Connectivity Linkをインストールした環境があれば、本記事の内容を実践できます。

• 過去の記事はこちらから

rheb.hatenablog.com

Connectivity LinkとAI Gateway

Red Hat Connectivity Linkは、従来のAPI Gatewayの機能に加えて、AI Gatewayとしての側面も持ちます。LLM（Large Language Model）APIの普及に伴い、AI特有の要件に対応したGateway機能が求められるようになりました。

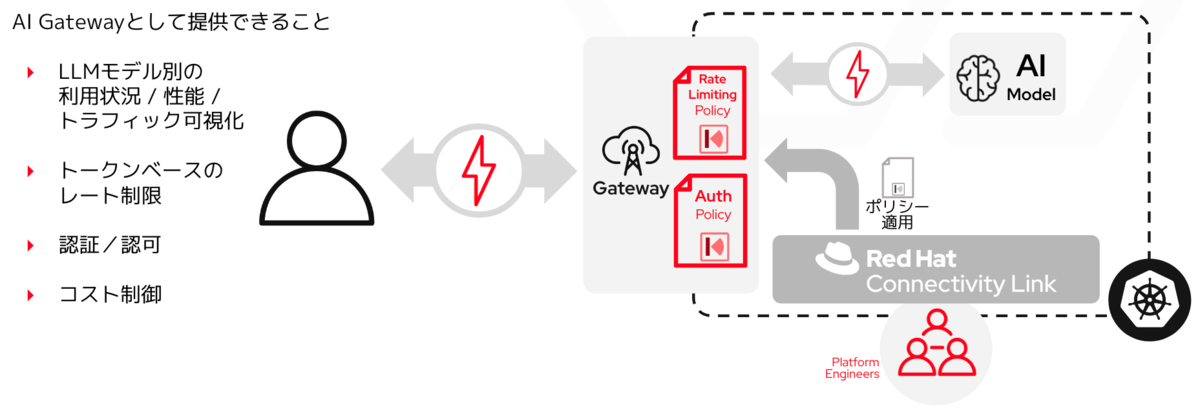

Connectivity LinkのAI Gateway機能

Connectivity LinkがAI Gatewayとして提供する主な機能：

• LLMモデル別の利用状況／性能／トラフィック可視化: どのモデルがどれだけ使われているかを可視化
• トークンベースのレート制限: 従来のリクエスト数ではなく、トークン消費量に基づく制限
• 認証／認可: ユーザーやティアごとのアクセス制御
• コスト制御: トークン単価に基づくコスト追跡と予算管理

これらの機能により、Platform Engineersは複数のAIモデルへのアクセスを統一的に管理し、セキュアかつコスト効率的なLLM APIサービスを提供できます。

MCP Gateway（Tech Preview）:

Connectivity Link 1.3.3では、さらにMCP Gateway（Model Context Protocol Gateway）がTech Previewとして追加されました。 MCP Gatewayは、AIエージェントがツールやデータソースにアクセスするための標準プロトコルであるModel Context Protocolをサポートし、AIアプリケーションの統合をさらに強化します。 MCP Gatewayの詳細については、次の第6回で詳しく解説する予定です。

本記事の焦点

第5回となる今回は、AI Gateway機能の中でも特に重要なトークンベースのレート制限について解説します。 従来のリクエスト数ベースのレート制限では、LLM APIのコスト管理や公平な利用制限が困難でした。 Kuadrant 1.3で提供されるTokenRateLimitPolicyを使用することで、実際のトークン消費量に基づいた精密なレート制限が可能になります。

本記事では、最小構成でトークンベースのレート制限を体験できるよう、モックLLM APIサービスとシンプルなHTTP Gatewayを使用します。

本記事で扱う内容

1. なぜトークンベースのレート制限が必要か: リクエストベースの課題
2. モックLLM APIサービスのデプロイ: OpenAI互換のテストAPI
3. Gateway作成: シンプルなHTTP Gateway
4. TokenRateLimitPolicyの基本: トークン自動抽出と制限設定
5. 動作確認: Port-forward経由でのレート制限テスト

前提条件

本記事では、以下が完了していることを前提とします：

• Red Hat Connectivity Link 1.3がインストール済み（第1回を参照）
• oc CLIがインストール済みで、クラスターにログイン済み

なぜトークンベースのレート制限が必要か

LLM APIの特性

LLM APIは、従来のREST APIと異なる特性を持ちます：

従来のREST API:

• リクエストの処理コストがほぼ一定
• レスポンスサイズも比較的均一
• リクエスト数ベースの制限で公平性を確保可能

LLM API:

• リクエストごとの処理コストが大きく異なる
• 入力トークン数（プロンプトの長さ）による変動
• 出力トークン数（生成されるテキストの長さ）による変動
• リクエスト数だけでは公平性とコスト管理が困難

具体例: 不公平なリクエストベース制限

シナリオ: 1分あたり10リクエストの制限

ユーザーA:

リクエスト1: 入力10,000トークン、出力4,000トークン → 14,000トークン
リクエスト2: 入力10,000トークン、出力4,000トークン → 14,000トークン
...
合計10リクエスト = 140,000トークン（非常に高コスト）

ユーザーB:

リクエスト1: 入力50トークン、出力150トークン → 200トークン
リクエスト2: 入力50トークン、出力150トークン → 200トークン
...
合計10リクエスト = 2,000トークン（低コスト）

同じリクエスト数でも、実際のコストは70倍の差があります。

TokenRateLimitPolicyの利点

特徴	リクエストベース	トークンベース
公平性	リクエスト数のみで制限	実際の使用量で制限
コスト管理	困難（リクエストサイズ不定）	精密（トークン単位）
悪用防止	大きなリクエストで悪用可能	トークン制限で防止
ビジネスモデル	単純なティア分け	トークン単価ベースの課金
ユーザー体験	小リクエストが不利	使用量に応じた公平な制限

LLM APIレスポンスの構造

LLM API（OpenAI互換API）は、以下のようなレスポンスを返します：

{
  "id": "chatcmpl-abc123",
  "object": "chat.completion",
  "created": 1715580000,
  "model": "gpt-4",
  "choices": [
    {
      "index": 0,
      "message": {
        "role": "assistant",
        "content": "I'm doing well, thank you!"
      },
      "finish_reason": "stop"
    }
  ],
  "usage": {
    "prompt_tokens": 12,
    "completion_tokens": 28,
    "total_tokens": 40
  }
}

重要: usageフィールドに注目してください。これがRateLimitPolicyで使用するトークン数です。

モックLLM APIバックエンドの準備

本記事では、実際のGPUやモデルがない環境でもテストできるよう、OpenAI互換のモックLLM APIサービスを使用します。

注: 実際の運用環境では、OpenShift AIのvLLMやその他のLLMサービングプラットフォームを使用してください。OpenShift AIの詳細は公式ドキュメントを参照してください。

モックLLM APIサービスのデプロイ

実際のGPUやモデルがない環境でもテストできるよう、モックサービスを使用します：

# MockLLM API用のnamespace作成
oc create namespace llm-api

# MockLLM APIの作成
oc apply -f - <<EOF
apiVersion: v1
kind: ConfigMap
metadata:
  name: mock-llm-api
  namespace: llm-api
data:
  app.py: |
    from flask import Flask, request, jsonify
    import random
    import time

    app = Flask(__name__)

    @app.route('/v1/chat/completions', methods=['POST'])
    def chat_completions():
        data = request.get_json(silent=True) or {}
        messages = data.get('messages', [])
        max_tokens = data.get('max_tokens', 100)

        # プロンプトトークン数を推定（簡易的に文字数/4）
        prompt_text = ' '.join([m.get('content', '') for m in messages])
        prompt_tokens = len(prompt_text) // 4

        # 出力トークン数（max_tokensの70-90%をランダムに使用）
        completion_tokens = int(max_tokens * random.uniform(0.7, 0.9))

        response = {
            "id": f"chatcmpl-{random.randint(1000000, 9999999)}",
            "object": "chat.completion",
            "created": int(time.time()),
            "model": data.get('model', 'mock-llm'),
            "choices": [{
                "index": 0,
                "message": {
                    "role": "assistant",
                    "content": "This is a mock response from the LLM API."
                },
                "finish_reason": "stop"
            }],
            "usage": {
                "prompt_tokens": prompt_tokens,
                "completion_tokens": completion_tokens,
                "total_tokens": prompt_tokens + completion_tokens
            }
        }
        return jsonify(response)

    if __name__ == '__main__':
        app.run(host='0.0.0.0', port=8080)
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mock-llm-api
  namespace: llm-api
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mock-llm-api
  template:
    metadata:
      labels:
        app: mock-llm-api
    spec:
      containers:
      - name: api
        image: python:3.11-slim
        command:
        - /bin/sh
        - -c
        - |
          pip install --target=/packages flask && \
          PYTHONPATH=/packages python /app/app.py
        ports:
        - containerPort: 8080
        volumeMounts:
        - name: app
          mountPath: /app
        - name: packages
          mountPath: /packages
      volumes:
      - name: app
        configMap:
          name: mock-llm-api
      - name: packages
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: mock-llm-api
  namespace: llm-api
spec:
  selector:
    app: mock-llm-api
  ports:
  - port: 8080
    targetPort: 8080
EOF

注: 実際の環境では、OpenShift AIのvLLMやその他のLLMサービングプラットフォームを使用してください。

Gateway作成

モックLLM APIサービスを公開するためのシンプルなHTTP Gatewayを作成します。

# Gateway用のnamespace作成
oc create namespace llm-gateway

# Gateway作成
oc apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: llm-gateway
  namespace: llm-gateway
spec:
  gatewayClassName: istio
  listeners:
  - name: http
    hostname: "*.llm-api.local"
    port: 80
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: All
EOF

HTTPRouteでの公開

モックLLM APIをGateway経由で公開します：

oc apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: llm-api
  namespace: llm-api
  labels:
    service: mock-llm-api
    deployment: mock-llm-api
spec:
  parentRefs:
  - name: llm-gateway
    namespace: llm-gateway
  hostnames:
  - "api.llm-api.local"
  rules:
  - matches:
    - method: POST
      path:
        type: PathPrefix
        value: "/v1/chat/completions"
    backendRefs:
    - name: mock-llm-api
      port: 8080
EOF

TokenRateLimitPolicyの実装

Kuadrant 1.3では、トークンベースのレート制限には専用のTokenRateLimitPolicy CRDを使用します。

トークン抽出の仕組み

TokenRateLimitPolicyは、レスポンスボディからトークン数を自動的に抽出します。OpenAI API互換のレスポンスのusage.total_tokensフィールドからトークン数を取得します：

{
  "usage": {
    "prompt_tokens": 12,
    "completion_tokens": 28,
    "total_tokens": 40
  }
}

TokenRateLimitPolicy作成

oc apply -f - <<EOF
apiVersion: kuadrant.io/v1alpha1
kind: TokenRateLimitPolicy
metadata:
  name: llm-api-token-limit
  namespace: llm-api
spec:
  targetRef:
    group: gateway.networking.k8s.io
    kind: HTTPRoute
    name: llm-api
  limits:
    token-limit:
      rates:
      - limit: 1000
        window: 1m
      counters:
      - expression: "1"
EOF

設定の詳細解説

APIバージョン:

• kuadrant.io/v1alpha1 - TokenRateLimitPolicy専用のAPIバージョン

limits.token-limit:

• rates.limit: 1分あたり1,000トークン（テスト用の小さい値）
• rates.window: 1m - 1分間のウィンドウ

counters:

• expression: "1" - すべてのリクエストを同じカウンターでカウント
• 注: 本番環境では、AuthPolicyと統合してauth.identity.useridを使用します（第3回記事参照）

トークン数の抽出:

• TokenRateLimitPolicyは、レスポンスボディのusage.total_tokensを自動的に抽出
• 手動でcostsフィールドを設定する必要はありません

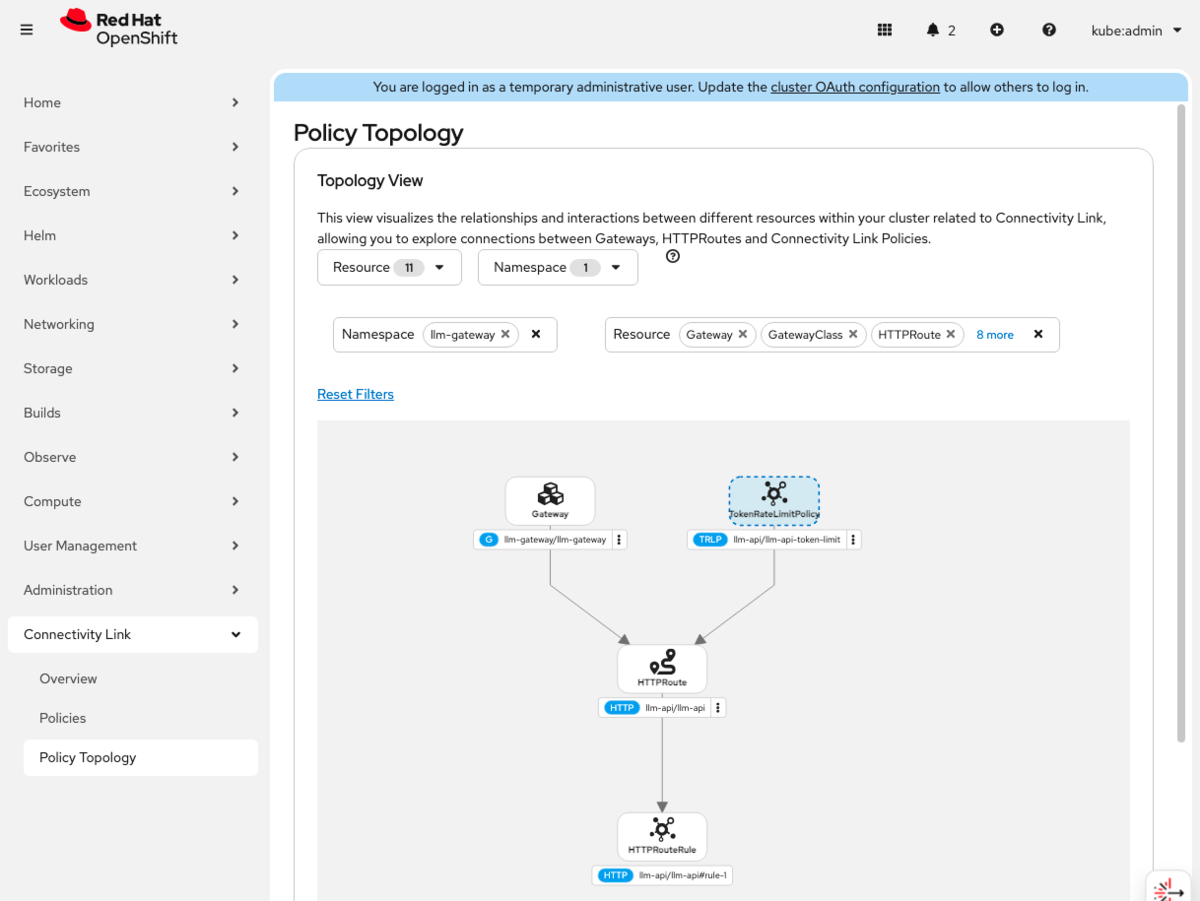

設定後の状態（Policy Topology View）

今回は、簡略化のため DNS Policy、TLS Policy による外部公開は行なっておりません。こちらの詳細については、第2回記事を参照ください。

動作確認

Port-forward経由でトークンベースのレート制限をテストします。

1. Port-forwardの開始

別のターミナルで以下を実行：

oc port-forward -n llm-gateway service/llm-gateway-istio 8080:80

2. 正常リクエストのテスト

curl -X POST http://localhost:8080/v1/chat/completions \
  -H "Host: api.llm-api.local" \
  -H "Content-Type: application/json" \
  -d '{
    "model": "mock-llm",
    "messages": [
      {"role": "user", "content": "What is OpenShift?"}
    ],
    "max_tokens": 200
  }' | jq .

期待されるレスポンス:

{
  "choices": [
    {
      "finish_reason": "stop",
      "index": 0,
      "message": {
        "content": "This is a mock response from the LLM API.",
        "role": "assistant"
      }
    }
  ],
  "created": 1778639456,
  "id": "chatcmpl-3377409",
  "model": "mock-llm",
  "object": "chat.completion",
  "usage": {
    "completion_tokens": 142,
    "prompt_tokens": 4,
    "total_tokens": 146
  }
}

注: モックAPIはmax_tokensの70～90%をランダムに使用するため、completion_tokensとtotal_tokensは実行ごとに変わります。この例では約146トークンが消費されました。

3. レート制限の確認

トークン制限（1分あたり1,000トークン）を超えるまでリクエストを繰り返します：

# 連続してリクエストを送信（max_tokens=200で大きめのトークン消費）
for i in {1..10}; do
  echo "=== Request $i ==="
  response=$(curl -s -X POST http://localhost:8080/v1/chat/completions \
    -H "Host: api.llm-api.local" \
    -H "Content-Type: application/json" \
    -d '{
      "model": "mock-llm",
      "messages": [{"role": "user", "content": "What is OpenShift?"}],
      "max_tokens": 200
    }')
  echo "$response" | jq -r '.usage.total_tokens' 2>/dev/null || echo "$response"
  sleep 1
done

実行例:

=== Request 1 ===
152
=== Request 2 ===
172
=== Request 3 ===
151
=== Request 4 ===
158
=== Request 5 ===
160
=== Request 6 ===
145
=== Request 7 ===
168
=== Request 8 ===
Too Many Requests
=== Request 9 ===
Too Many Requests
=== Request 10 ===
Too Many Requests

累計トークン消費の例:

• 1～7回目: 152 + 172 + 151 + 158 + 160 + 145 + 168 = 1,106トークン
• 7回目のリクエストで累計1,106トークンとなり、1,000トークンの制限を超過
• 8回目以降: Too Many Requestsが返される

注:

• モックAPIはランダムなトークン数を返すため、実行ごとに各リクエストのトークン数は変わります
• 制限に達するまでのリクエスト回数も、6～8回程度で変動します

トークン消費の確認

TokenRateLimitPolicyが正しくトークン数をカウントしているか確認します。

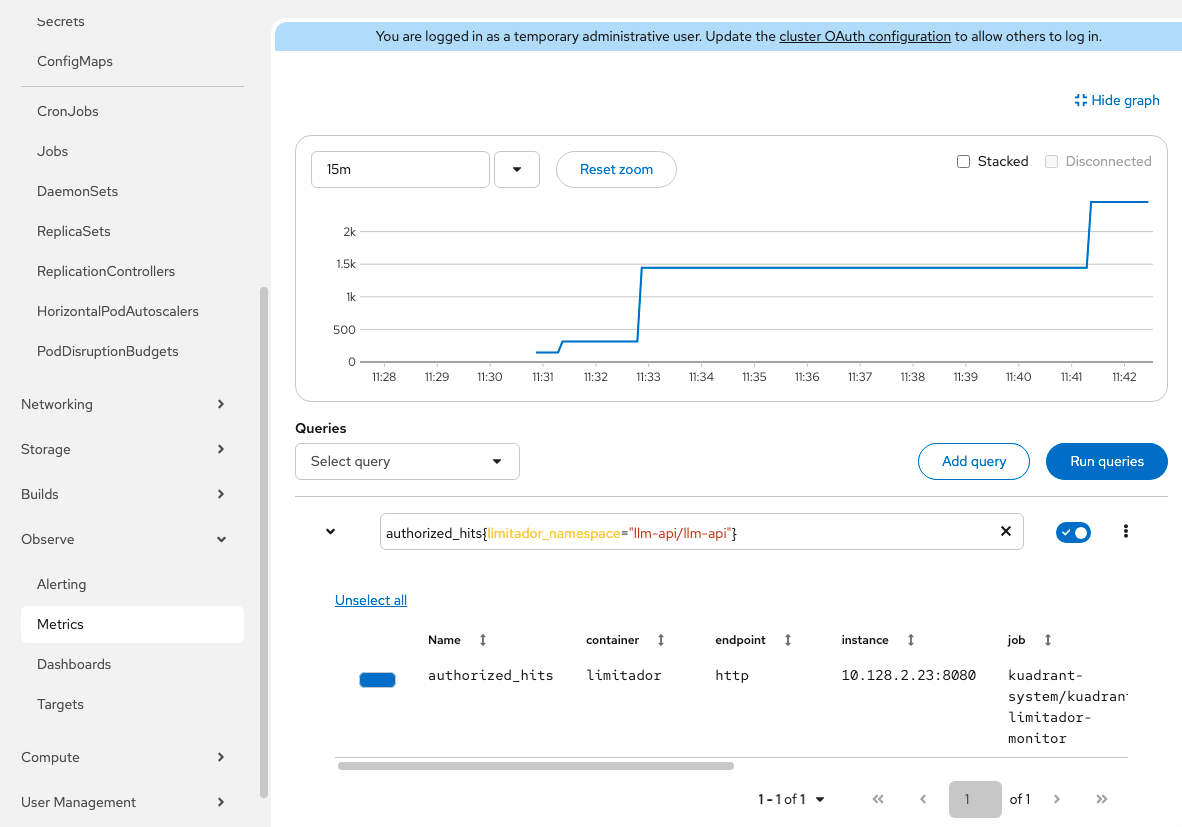

OpenShift Web Consoleでのメトリクス確認

Limitador（レート制限エンジン）は、トークン消費状況をPrometheusメトリクスとして公開します。OpenShift Web Consoleから確認できます。

手順:

1. OpenShift Web Consoleにログイン
2. 左メニューから Observe > Metrics を選択
3. クエリ入力欄に以下を入力: authorized_hits{limitador_namespace="llm-api/llm-api"}
4. Run queries をクリック

グラフの見方:

グラフは、時系列で累計トークン消費量を表示します。リクエストを送信するごとに、authorized_hitsの値が増加していくことが確認できます。

メトリクスの意味:

• authorized_hits: 許可されたリクエストの累計トークン数
  • レート制限内で処理されたリクエストのトークン数の合計
  • この値が1分間で1,000トークンを超えると、次のリクエストは拒否されます

まとめ

本記事では、TokenRateLimitPolicyを使用したLLM API向けのトークンベースレート制限の基本を解説しました。

本記事で学んだこと

1. トークンベースレート制限の必要性: リクエストベースとトークンベースの違い
2. モックLLM APIのデプロイ: OpenAI互換API（usage.total_tokensを含む）
3. Gateway作成: シンプルなHTTP Gateway
4. TokenRateLimitPolicy: トークン数の自動抽出とカウント
5. レート制限の動作: 累計トークン消費による制限発動
6. 動作確認: Port-forward経由でのテスト

トークンベースレート制限の利点

項目	利点
公平性	実際の使用量に基づく制限
コスト管理	トークン単位でのコスト追跡
悪用防止	大きなリクエストでの制限回避を防止
柔軟性	ビジネスモデルに応じた制限設定
