業務ルールをビジュアル化してそのまま実装！DMNをVSCodeで作成してみよう

Red Hat Decision Manager Red Hat Process Automation Manager

レッドハットのソリューションアーキテクトの森です。
Red Hat Decision Manager / Process Automation Manager は、VSCode 拡張機能のサポートが提供され、Visual Studio Code (VSCode) で BPMN モデル、 DMN モデル、及びテストシナリオを可視化し、設計できるようになりました。

今回は、VSCode で DMNモデルを用いて簡単なルールを作成して動かしてみたいと思います。

必要なセット

  • VSCode
  • Red Hat Business Automation Bundle (VSCode拡張機能)
  • KIE Server (RHDM/PAM に 含まれている、REST API でルールを実行できるサーバアプリ)
  • Java 11
  • Maven
  • Git

DMN について

DMN (Decision Model and Notation) は、業務的意思決定を説明してモデル化するための表記法です。OMG (Object Management Group)によって定義されています。 業務ルールを整理し定義する際に、DMNを使うことで、要件定義・設計・実装における認識の齟齬を低減し、開発効率と品質を向上することが期待されます。 DMNの基本については、こちらも合わせてご覧いただければと思います。

qiita.com

ルールの要件

今回は、ドライバーが交通違反をした時の罰則の判断（罰金・減点）と、免許停止の判断をサンプルとして作ってみます。

  • 違反の内容が 速度超過 で、超過速度が 10km/h 以上、30km/h 未満の場合、違反点数 3、罰金 500
  • 違反の内容が 速度超過 で、超過速度が 30km/h 以上の場合、違反点数 7、罰金 1000
  • 違反の内容が 駐車違反の場合、違反点数 1、罰金 100
  • 違反の内容が 飲酒運転の場合、違反点数 5、罰金 1000
  • 違反点数が 累計 20 以上の場合、免許停止となる

プロジェクトの作成

まずは Maven アーキタイプを使用して、新しいプロジェクトを作成します。

mvn archetype:generate \
    -DarchetypeGroupId=org.kie \
    -DarchetypeArtifactId=kie-kjar-archetype \
    -DarchetypeVersion=7.48.0.Final-redhat-00004

※ Red Hat Maven Repository(https://maven.repository.redhat.com/ga/) を ~/.m2/settings.xml に設定しておく必要があります。

設定例:

1) 以下の XML を settings.xml ファイルの <profiles> 要素へコピーします。

<!-- Configure the JBoss Enterprise Maven repository -->
<profile>
  <id>jboss-enterprise-maven-repository</id>
  <repositories>
    <repository>
      <id>jboss-enterprise-maven-repository</id>
      <url>https://maven.repository.redhat.com/ga/</url>
      <releases>
        <enabled>true</enabled>
      </releases>
      <snapshots>
        <enabled>false</enabled>
      </snapshots>
    </repository>
  </repositories>
  <pluginRepositories>
    <pluginRepository>
      <id>jboss-enterprise-maven-repository</id>
      <url>https://maven.repository.redhat.com/ga/</url>
      <releases>
        <enabled>true</enabled>
      </releases>
      <snapshots>
        <enabled>false</enabled>
      </snapshots>
    </pluginRepository>
  </pluginRepositories>
</profile>

2) 以下の XML を settings.xml ファイルの <activeProfiles> 要素へコピーします。

<activeProfile>jboss-enterprise-maven-repository</activeProfile>

※ 7.48.0.Final-redhat-00004 は RHDM 7.10 に対応しています。

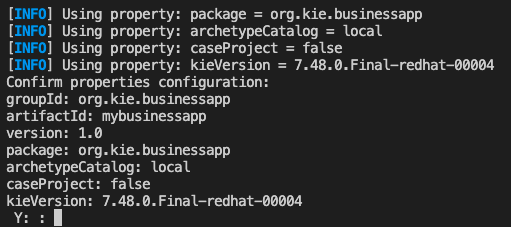

デフォルトのGAV（group:artifact:version）を使用してプロジェクトを作成するかを聞かれますので、一旦そのままとしておきます。

f:id:ka_mori:20210616180113p:plain:w400

DNM ファイルの作成

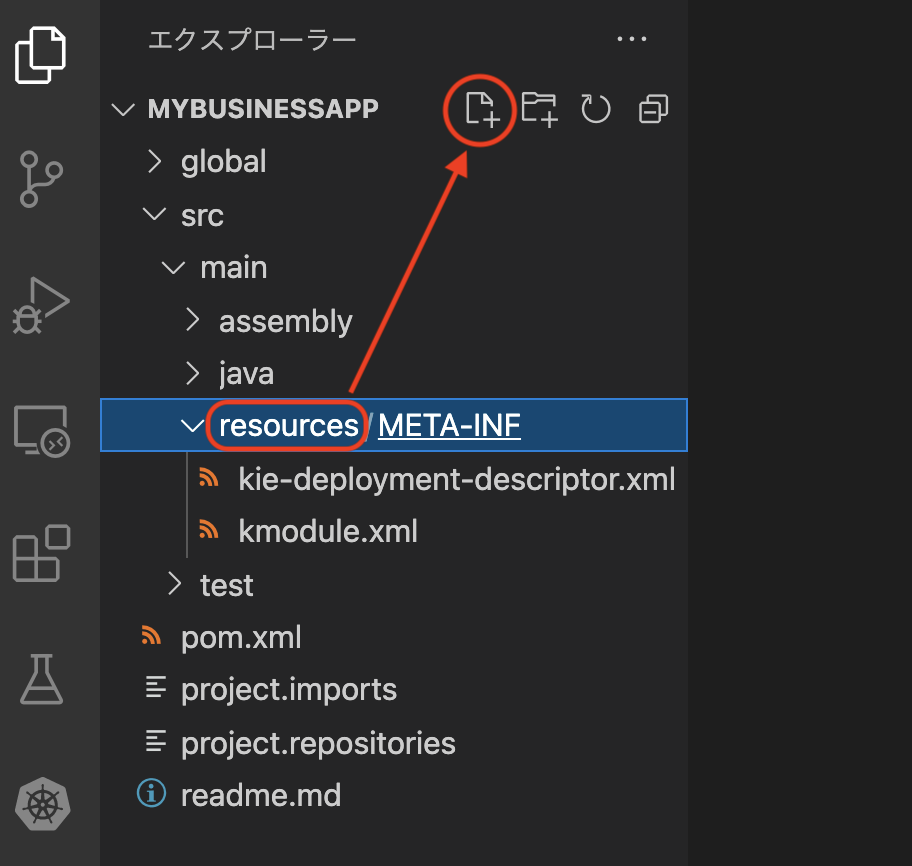

次に、src/main/resource 配下のフォルダに、traffic-violation.dmn というファイルを作成します。

f:id:ka_mori:20210616175247p:plain:w400

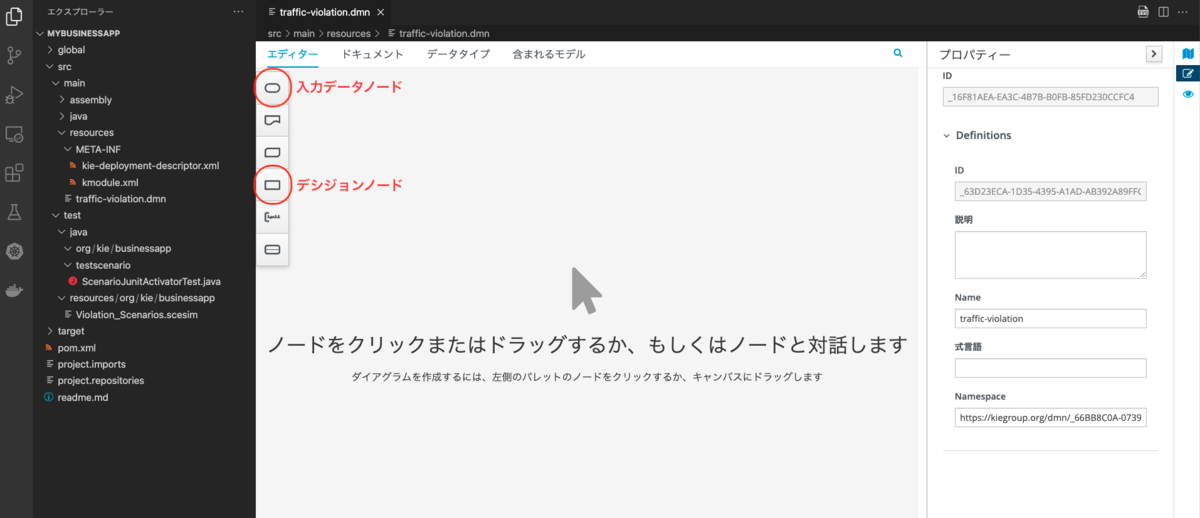

ファイルを作成すると、以下のような DMN エディタが開きます。

f:id:ka_mori:20210616180940p:plain:w800

DMN エディタが開いたら、入力データノードを2つキャンバスに配置し、それぞれ、ドライバー情報, 違反情報 と名前を変更します。 （名前の変更はノードをダブルクリックするか、右側のプロパティパネルの Name を変更します）

続いて、罰則の内容を判断するデシジョンと、免許停止かどうかを判断するデシジョンを作成します。 デシジョンノードを2つキャンバスに配置し、それぞれ、罰則, 免許停止 と名前を変更します。

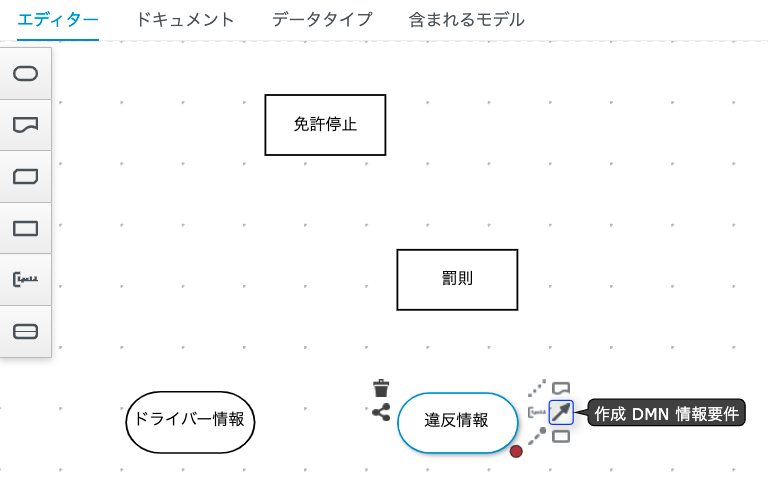

入力データノード 違反情報 から、デシジョンノード 罰則 へ、情報要件を用いて接続をします。

f:id:ka_mori:20210616181033p:plain:w500

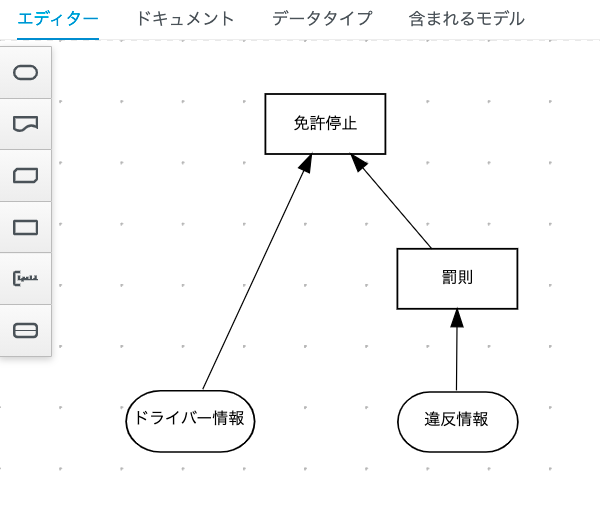

以下のように各ノードを接続して下さい。

f:id:ka_mori:20210616181057p:plain:w400

データ構造の定義

次に、DMN で使用するデータ構造について定義をします。

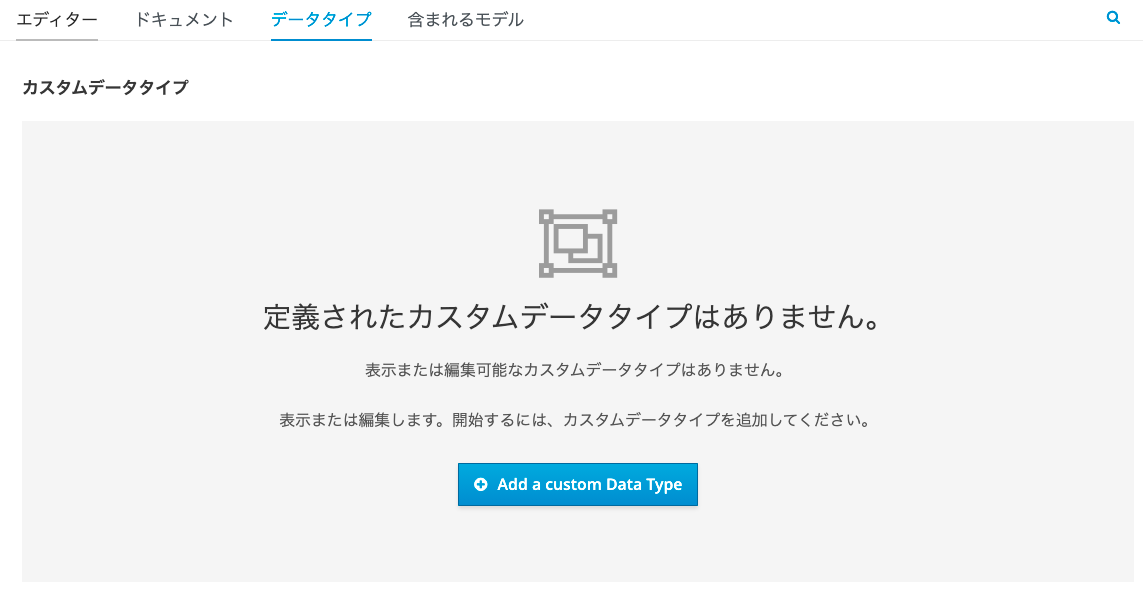

エディタの上部メニューからデータタイプを選択し、中央の Add a custom Data Type をクリックして下さい。

f:id:ka_mori:20210616181304p:plain:w600

  • Name: ドライバー情報
  • タイプ: Structure

と入力し、右側のチェックマークをクリックすると、ドライバー情報 という名前の Structure型 のデータが定義されます。

f:id:ka_mori:20210616181135p:plain:w800

以下の表に従って、3つの Structure型 を含むデータを定義して下さい。

Name タイプ
ドライバー情報 Structure
点数 number


Name タイプ
違反情報 Structure
タイプ string
制限速度 number
違反時速度 number


Name タイプ
罰則情報 Structure
罰金 number
点数 number

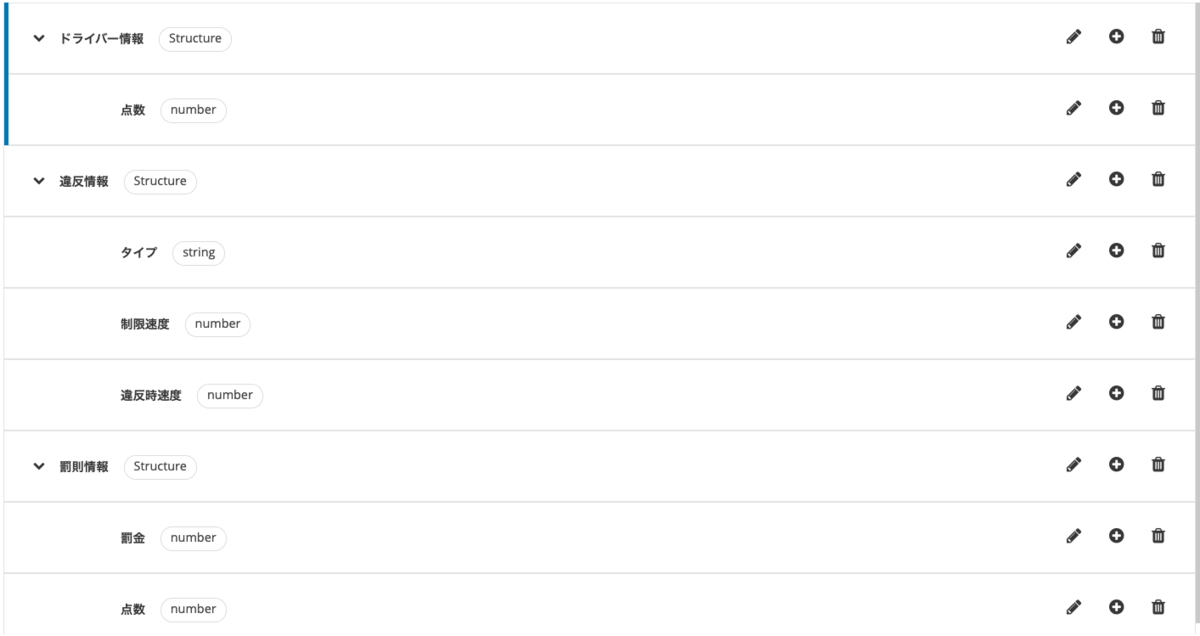

下記のように定義ができていればOKです。

f:id:ka_mori:20210620010156p:plain:w600

エディターに戻り、各ノードのデータタイプを定義していきます。

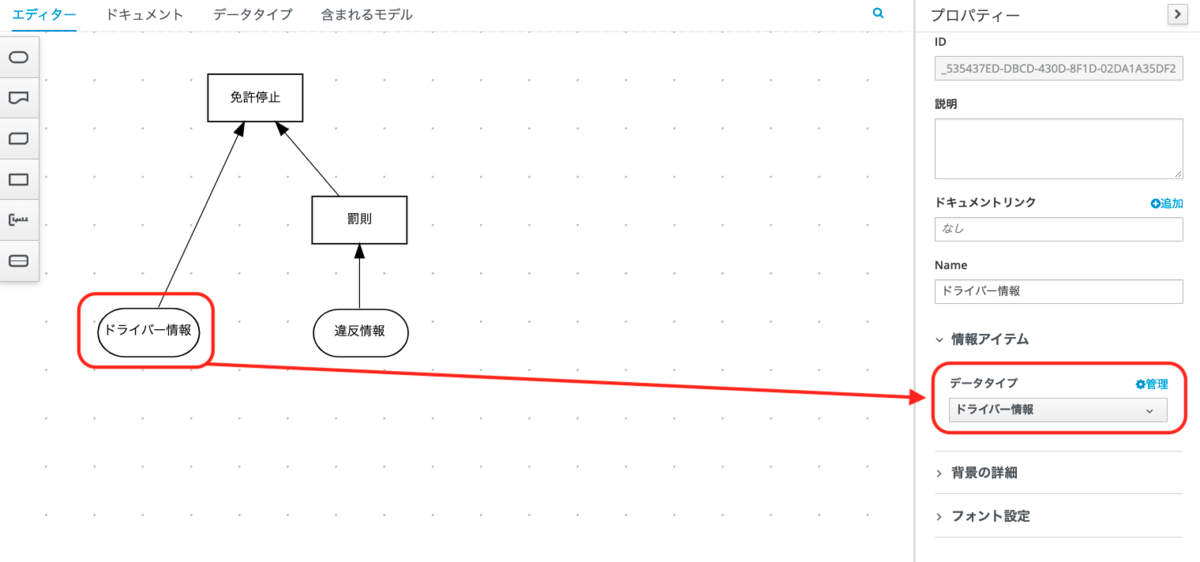

入力データノード ドライバー情報 をクリックし、右側のプロパティパネルの情報アイテムで、データタイプを ドライバー情報 に設定して下さい。

f:id:ka_mori:20210616181431p:plain:w800

他のノードも、下記の表に従って設定をします。

ノード データタイプ
ドライバー情報 ドライバー情報
違反情報 違反情報
罰則 罰則情報
免許停止 string

デシジョンの作成

2つのデシジョン、罰則, 免許停止 について、ルールの定義を行っていきます。

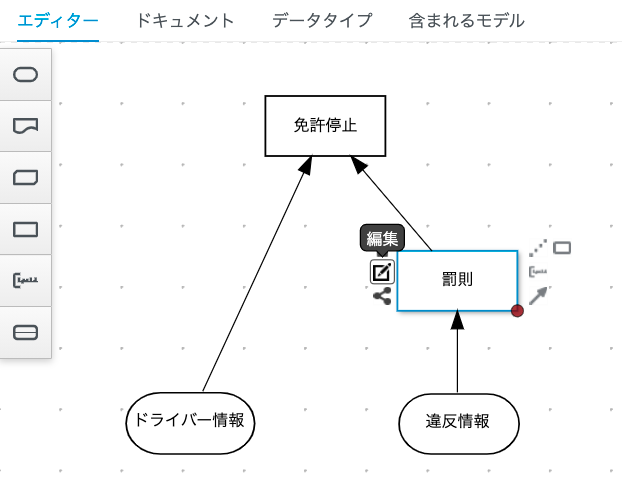

デシジョンノード 罰則 を選択し、編集 をクリックしてデシジョンエディタを開きます。

f:id:ka_mori:20210616181508p:plain:w400

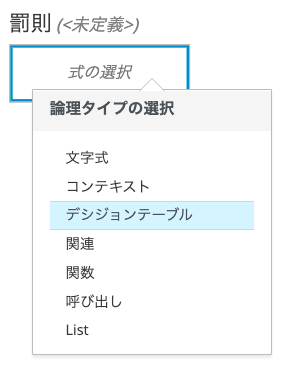

式の選択をクリックし、デシジョンテーブルを選択します。

f:id:ka_mori:20210616181536p:plain:w200

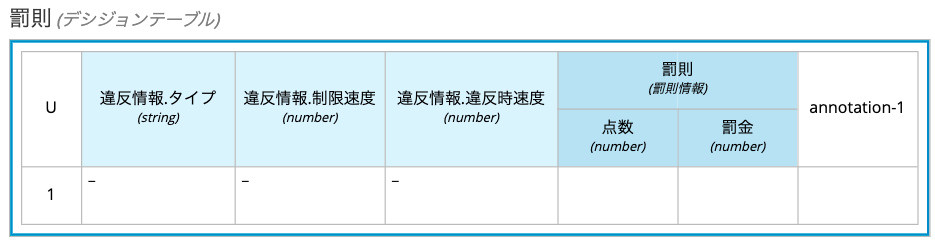

条件列として、情報要件で接続した入力データノードの内容が、またアクション列として、デシジョンのデータタイプの内容が既に設定されています。

f:id:ka_mori:20210616181610p:plain:w600

違反情報.違反時速度 の列を、違反情報.違反時速度 - 違反情報.制限速度 に修正をして、 違反情報.制限速度 の列を削除します。

次に、罰則のルールの要件に従って条件とアクションを作成していきます。

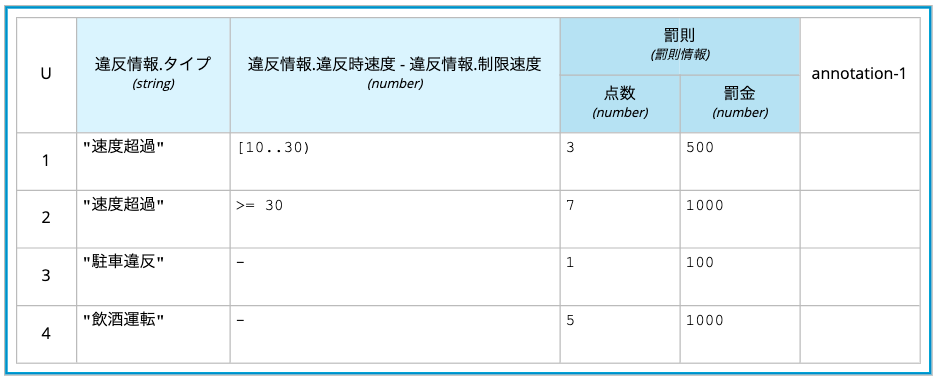

下記の表のように各行を設定をして下さい。

f:id:ka_mori:20210616181630p:plain:w600

[10..30) は、10以上、30未満（10 ≦ x < 30）という意味になります。

続いて、デシジョンノード 免許停止 を選択し、編集 をクリックしてデシジョンエディタを開きます。

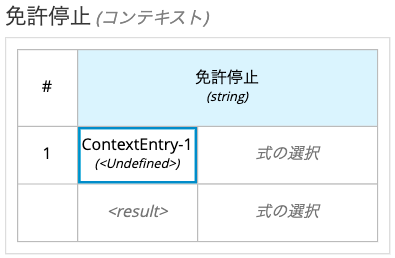

式の選択をクリックし、コンテキストを選択します。

f:id:ka_mori:20210616181721p:plain:w300

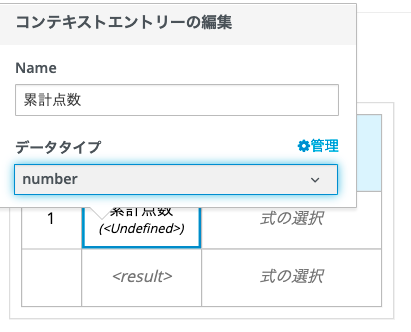

ContextEntry-1 をクリックして、Name に 累計点数 、データタイプ に number と入力します。

f:id:ka_mori:20210616181825p:plain:w300

累計点数 の右の式の選択をクリックして文字式を選択し、ドライバー情報.点数 + 罰則.点数 と入力します。

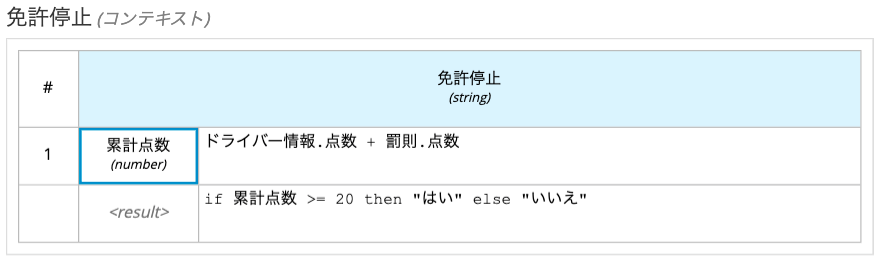

次に、<result> の右の式の選択をクリックして文字式を選択し、if 累計点数 >= 20 then "はい" else "いいえ" と入力します。

f:id:ka_mori:20210616182033p:plain:w600

こちらの記述式については、FEEL(Friendly Enough Expression Language) という言語で、簡単に計算等のロジックを記述できます。 DMN における FEEL の詳細は OMG の Decision Model and Notation specification を参照してみてください。

以上で、DMN の作成については完了です！

シナリオテスト

VSCode拡張機能を使って、DMN のテストシナリオを作成することができます。

テストシナリオを使用するには、プロジェクトに以下の依存関係を追加する必要があります。

  • junit:junit
  • org.drools:drools-scenario-simulation-backend
  • org.drools:drools-scenario-simulation-api

org.drools については、org.kie と バージョンを合わせる必要があります。 今回のサンプルでは、RHDM 7.10 を使用しており、7.48.0.Final-redhat-00004 となります。

プロジェクトの pom.xml を開き、次の依存関係を追加して下さい。

  <dependencies>
    <dependency>
      <groupId>org.drools</groupId>
      <artifactId>drools-scenario-simulation-api</artifactId>
      <version>${version.org.kie}</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>org.drools</groupId>
      <artifactId>drools-scenario-simulation-backend</artifactId>
      <version>${version.org.kie}</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.12</version>
      <scope>test</scope>
    </dependency>
  </dependencies>

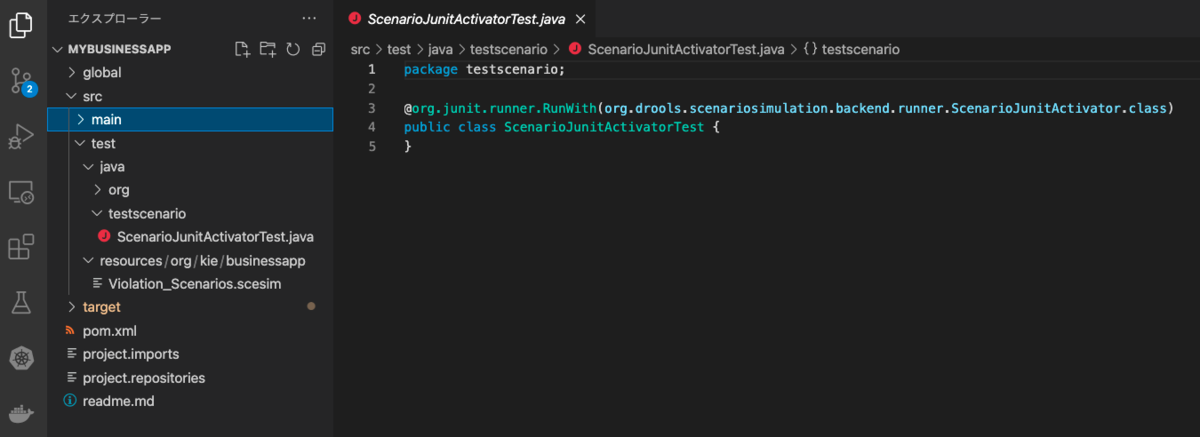

次に、src/test/java 配下のフォルダに、testscenario というフォルダを作成します。 そのフォルダの中に、下記の内容で ScenarioJunitActivatorTest.java というファイルを作成しておくことで、Junit と一緒にテストシナリオを実行できるようになります。

  package testscenario;

  @org.junit.runner.RunWith(org.drools.scenariosimulation.backend.runner.ScenarioJunitActivator.class)
  public class ScenarioJunitActivatorTest {
  }

f:id:ka_mori:20210616182127p:plain:w800

それでは、テストシナリオを作成していきます。

src/test/resources 配下のフォルダに、org/kie/businessapp というフォルダを作成し、その中に Violation_Scenarios.scesim というファイルを作成します。

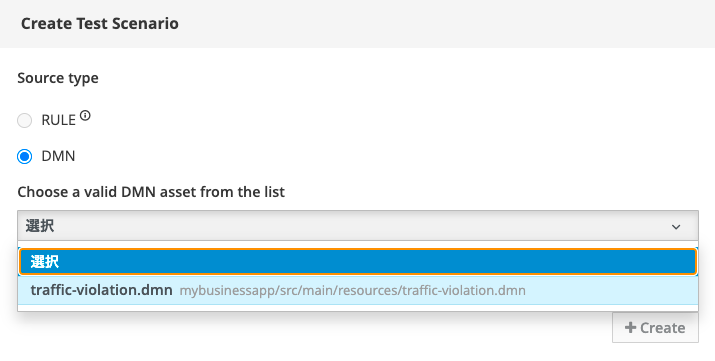

テストシナリオのエディタが開きますので、下記を指定します。

  • Source type: DMN
  • Choose a valid DMN asset from the list: traffic-violation.dmn

f:id:ka_mori:20210616182156p:plain:w400

入力と期待値については、列が既に設定されています。 いくつかのパターンで、シナリオを作成してみて下さい。

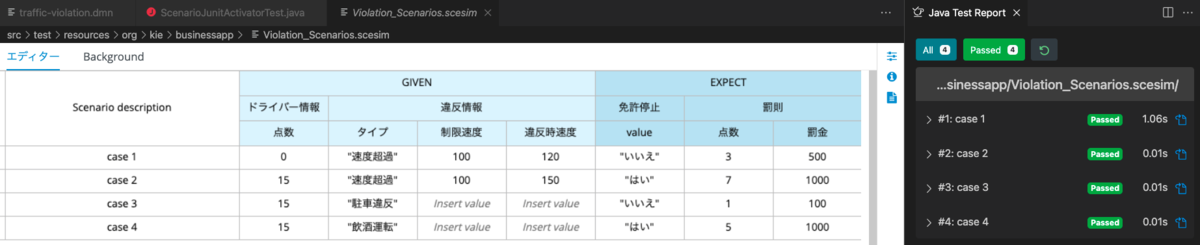

テストを実行するには、ターミナルから mvn test を実行するか、ScenarioJunitActivatorTest.java ファイルを右クリックして、Run java を選択します。

f:id:ka_mori:20210616182222p:plain:w800

テストの結果が問題なければ、mvn clean install を実行して、プロジェクトがコンパイルできることを確認します。

KIE Server の準備

ルールを実行するための KIE Server を準備します。 Red Hat Customer Portal にログインして、下記ファイルをダウンロードします。

1) jboss-eap-7.3.0.zip を解凍します。解凍したファイルを格納したフォルダを、仮に $EAP_HOME としておきます。

2) rhdm-7.10.0-kie-server-ee8.zip を $EAP_HOME フォルダ内に解凍します。

3) $EAP_HOME/SecurityPolicy フォルダ配下のファイルを、$EAP_HOME/bin/ に移動します。

mv SecurityPolicy/* $EAP_HOME/jboss-eap-7.3/bin/

4) $EAP_HOME/kie-server.war フォルダを、$EAP_HOME/standalone/deployments/に移動します。

mv kie-server.war/ $EAP_HOME/jboss-eap-7.3/standalone/deployments/

5) kie-server.war を自動デプロイするための .dodeploy ファイルを作成します。

touch $EAP_HOME/jboss-eap-7.3/standalone/deployments/kie-server.war.dodeploy

6) KIE Server REST 機能にアクセス可能なユーザを追加します。パスワードは 8 文字以上で、数字と、英数字以外の文字をそれぞれ 1 文字以上使用する必要があります。ただし & の文字は使用できません。<USERNAME> と <PASSWORD> 書き換えて実行してください。

$EAP_HOME/jboss-eap-7.3/bin/add-user.sh -a --user <USERNAME>  --password <PASSWORD> --role kie-server,admin

7) EAP を起動します。

$EAP_HOME/jboss-eap-7.3/bin/standalone.sh -c standalone-full.xml

8) 設定したユーザとパスワードを使用して、ブラウザから http://localhost:8080/kie-server/services/rest/server にアクセスできればOKです。

デプロイ

今回は、KIE Server REST API を使用して、DMN を含むプロジェクトをデプロイしていきます。

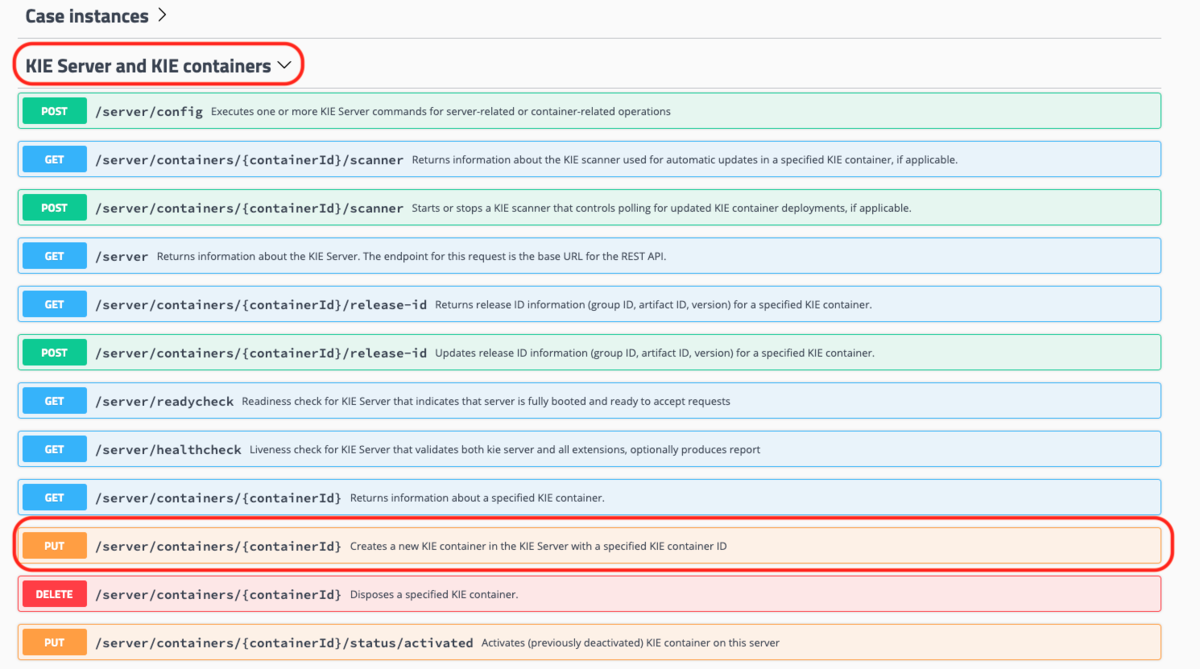

まず、ブラウザで KIE Server REST API を開きます。（デフォルトの設定でローカル上に起動している場合は、 http://localhost:8080/kie-server/docs ）

f:id:ka_mori:20210616182241p:plain:w800

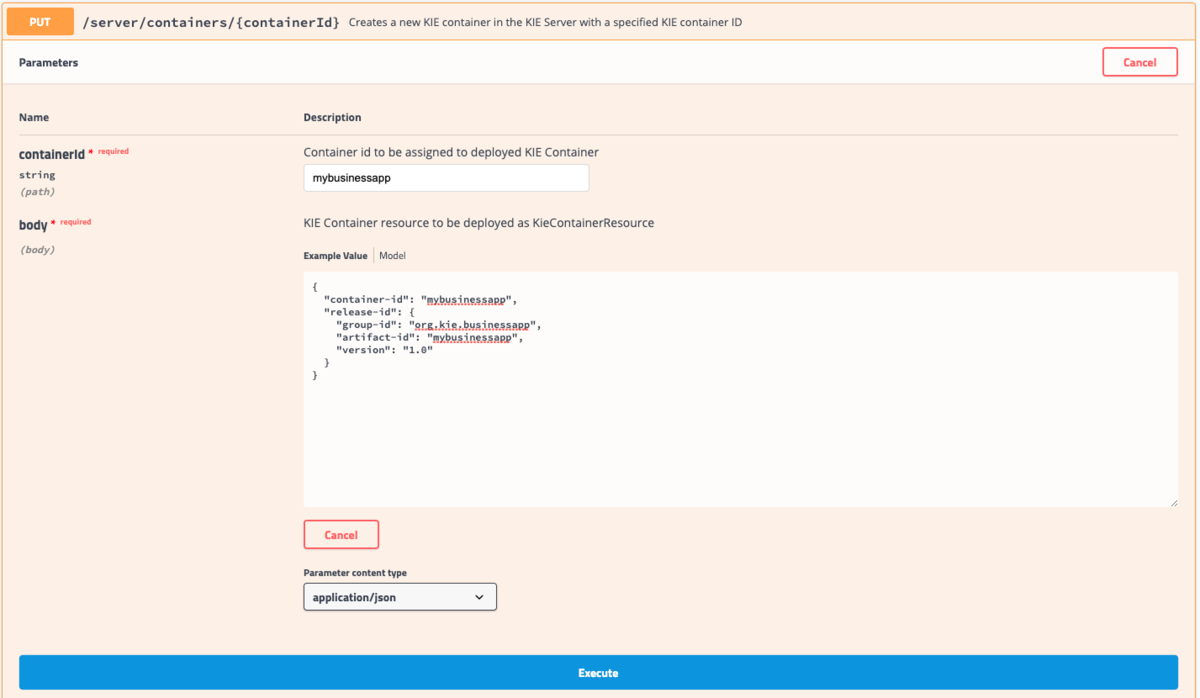

KIE Server and KIE containers のメニューから、[PUT] /server/containers/{containerId} を開き、Try it out をクリックします。

下記の内容を入力します。

  • containerId: mybusinessapp
  • body:
{
  "container-id": "mybusinessapp",
  "release-id": {
    "group-id": "org.kie.businessapp",
    "artifact-id": "mybusinessapp",
    "version": "1.0"
  }
}
  • Parameter content type: application/json

f:id:ka_mori:20210616182305p:plain:w800

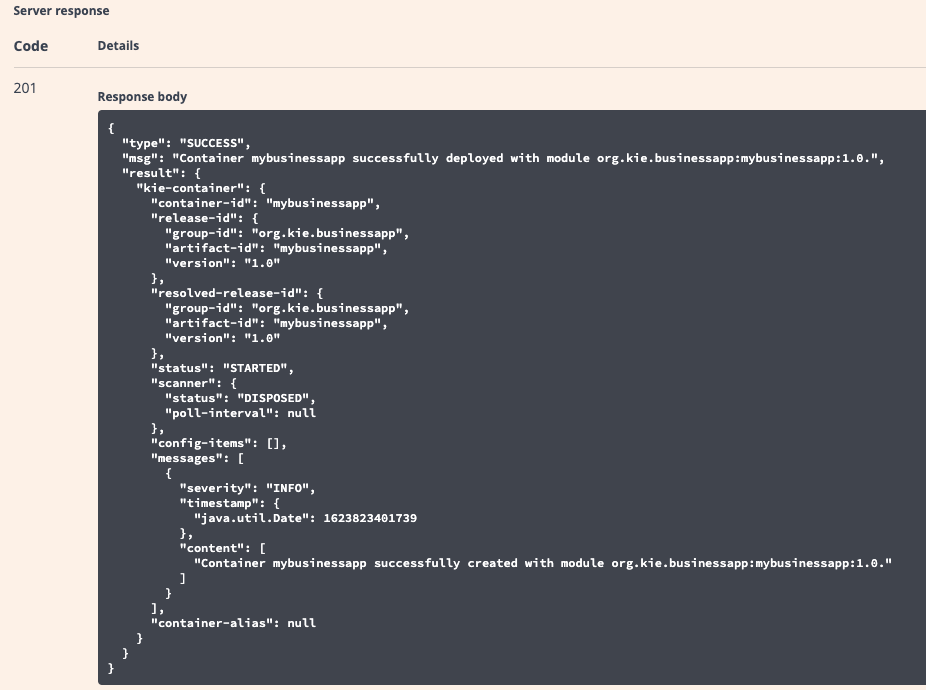

Execute をクリックし、下記のような実行結果が出力されればOKです。

f:id:ka_mori:20210616182330p:plain:w600

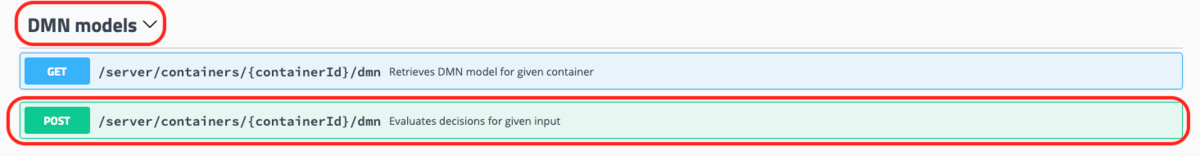

それでは、KIEServer へデプロイした DMN を実行してみましょう。

f:id:ka_mori:20210616182400p:plain:w800

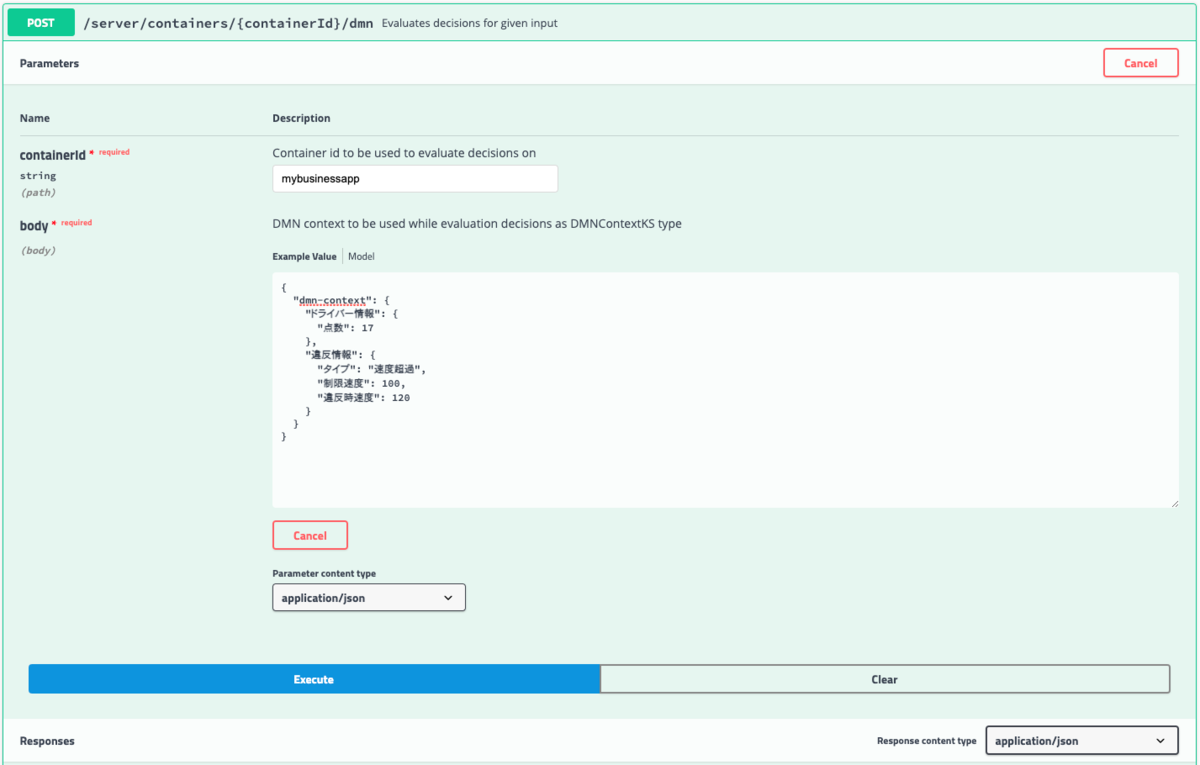

DMN models のメニューから、[POST] /server/containers/{containerId}/dmn を開き、Try it out をクリックします。

  • containerId: mybusinessapp
  • body:
{
  "dmn-context": {
    "ドライバー情報": {
      "点数": 17
    },
    "違反情報": {
      "タイプ": "速度超過",
      "制限速度": 100,
      "違反時速度": 120
    }
  }
}
  • Parameter content type: application/json
  • Response content type: application/json

f:id:ka_mori:20210616182424p:plain:w800

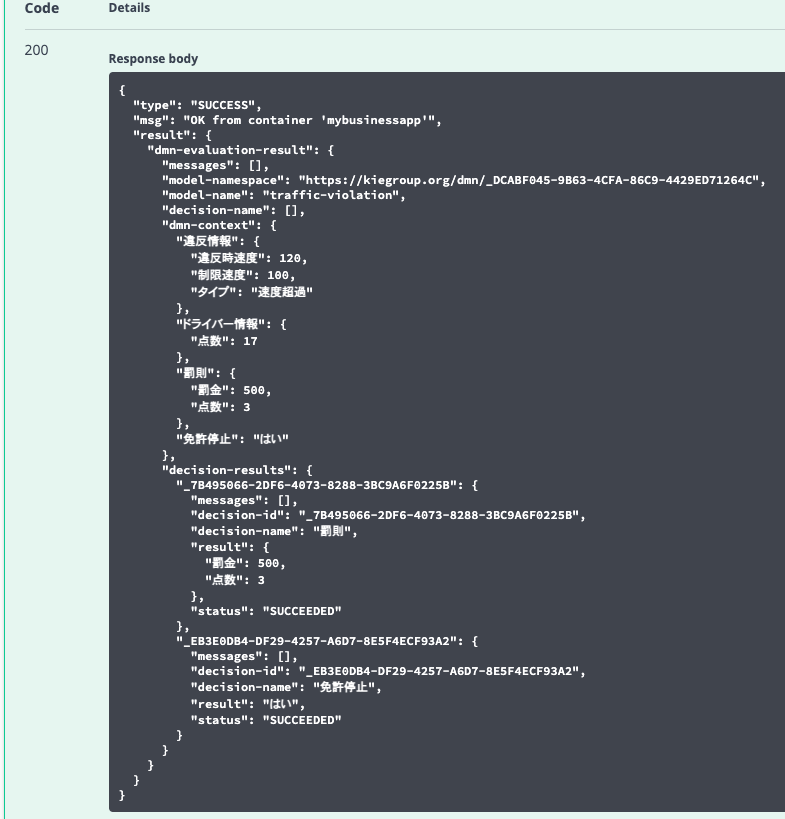

正しく実行できていれば、下記のような出力が帰ってくるはずです。

f:id:ka_mori:20210616182444p:plain:w600

いかがでしたでしょうか？

VSCode拡張機能 を使うことで、BPMN モデル、DMN モデル の開発がしやすくなっていると思います。

ぜひ試してみて下さい。
